免費電話：13838843223
紙漿廢液粘結劑的應用
網站編輯：洛陽凱正環保工藝設備有限公司 │ 發表時間：2022-06-29 10:45:58

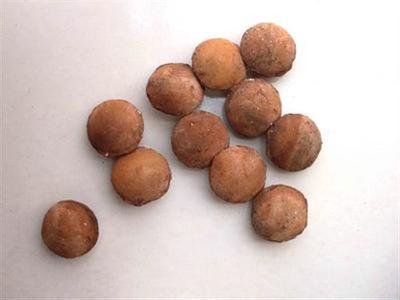

紙漿廢液是一種良好的粘結劑，在冷固球團行業，因為其價格便宜，有代替糖蜜作為粘結劑應用的工業案例。
一、基本參數
紙漿廢液系深棕色稀膏狀液體，易溶 于水，比重1.2 ~1.5，其主要經濟指標如下（不同的廠家，指標會有區別）。
|
項目 |
指標 |
|
含水量 % |
68.9 |
|
干燥物 % |
31.1 |
|
水不溶物% ＜ |
0.652 |
|
礦物質 % |
9.96 |
|
PH ＞ |
7 |
二、原料成分
|
|
含泥量 |
SiO2 |
Al2O3 |
Fe2O3 |
K2O+Na2O |
MgO+CaO |
|
石英砂 |
≤2 |
≥94 |
|
1.5 |
2.0 |
|
|
天然黃沙 |
|
＞90 |
＜7 |
1.5 |
＜2.5 |
＜1 |
三、性能試驗
3.1、紙漿廢液的加入量。
試驗表明，混合料成型時，隨著粘結劑的增加，相應提高濕球強度，當加入量達到6-7%時，強度反而開始下降。經過長時間測試，可以得出粘結劑加入量與強度的關系。我們認為當粘結劑加入超過一定量后，相應地水份增加，物料的潤濕作用加強，增加了物料之間的相對滑移，因為濕球強度會有降低。
由于這種粘結劑材料的表面張力，使得物料具有較為堅固的外殼，更由于這種粘結劑與黏土如膨潤土的共同使用，使的混合物料具有較大的濕強度。增加黏土的加入量且總體水份合適，可使得混合物料的濕強度提高很多。
實驗表明，這類粘結劑適合與粘土一起使用，其配比控制在（紙漿：粘土）=1:2左右，混合物料的強度比較好。
3.2 干燥
實驗表明，當干燥溫度稍微超過100℃以后，型球具有較大的強度，溫度超過140-150℃便開始失去粘結作用，通常為了使型球干透到中心，仍然保持較高的干燥溫度，合理的溫度為：160-180℃。這會帶來另外一個問題就是，因為烘干溫度較低，則型球到達高強度所需要的時間越長。干燥時間通常需要1-2小時左右。干燥時間也與熱風的對流速度有關。
tag標簽:粘結劑
